테프론 벨로우즈 씰은 다양한 산업 응용 분야, 특히 고온 환경과 관련된 응용 분야의 필수 구성 요소입니다. Teflon 벨로우즈 씰 공급업체로서 저는 이러한 씰의 열 전달 특성이 고온 시나리오에서 성능에 어떤 영향을 미치는지 이해하는 것이 얼마나 중요한지 직접 목격했습니다.
테프론 벨로우 씰의 열 전달 메커니즘
Teflon 벨로우즈 씰의 열 전달은 전도, 대류 및 복사의 세 가지 기본 메커니즘을 통해 발생합니다. 전도는 고체 물질을 통해 열이 전달되는 것입니다. 테플론 벨로우즈 씰에서는 테프론 소재를 통해 밀봉되는 뜨거운 유체에서 주변 구성 요소로 열이 전도될 수 있습니다. 테프론의 열전도율은 금속에 비해 상대적으로 낮습니다. 이러한 낮은 열 전도성은 고온 응용 분야에서 장점이자 단점이 될 수 있습니다.
한편, 낮은 열 전도성은 유체의 극심한 열로부터 씰을 절연하는 데 도움이 되어 씰 재료의 급격한 과열을 방지합니다. 이러한 절연 특성은 테프론의 열 응력을 줄여 씰의 수명을 연장할 수 있습니다. 반면, 열이 효과적으로 방출되지 않으면 씰 내부에 열이 축적되어 테프론 소재가 부드러워지거나 저하될 수 있습니다.
대류는 씰 주위에 유체 흐름이 있을 때 중요한 역할을 합니다. 강제 대류는 유체를 펌핑하거나 순환시킬 때 발생하며, 자연 대류는 온도 변화에 따른 밀도 차이로 인해 발생합니다. 고온 응용 분야에서는 대류가 씰 표면에서 열을 제거하는 데 도움이 될 수 있습니다. 그러나 유체 흐름이 적절하게 설계되지 않았거나 씰 주변에 정체된 영역이 있는 경우 대류가 씰의 최적 온도를 유지하기에 충분하지 않을 수 있습니다.
복사는 전자기파를 통해 열이 전달되는 것입니다. 고온 환경에서 복사는 씰과 씰 사이의 열 전달에 크게 기여할 수 있습니다. 테플론은 방출되는 열의 양을 결정하는 특정 방사율 특성을 가지고 있습니다. 씰이 뜨거운 파이프나 용광로와 같은 고온 소스에 노출되면 방사선으로 인해 씰의 온도가 정상 작동 범위 이상으로 높아질 수 있습니다.
씰 성능에 미치는 영향
Teflon 벨로우즈 씰의 열 전달 특성은 고온 응용 분야의 성능에 큰 영향을 미칩니다. 핵심 성과 지표 중 하나는 밀봉 효과입니다. 씰의 온도가 증가하면 테프론 소재가 팽창할 수 있습니다. 씰 설계에서 팽창을 적절하게 고려하지 않으면 누출이 증가할 수 있습니다. 씰은 회전 부품과 고정 부품 사이의 긴밀한 씰을 유지하는 능력을 상실하여 유체가 빠져나갈 수 있습니다.
또 다른 측면은 씰의 기계적 무결성입니다. 온도가 높으면 테프론의 연성이 높아지고 단단해집니다. 이러한 기계적 특성의 변화는 벨로우즈 구조의 변형으로 이어질 수 있습니다. 변형된 벨로우즈는 씰 면의 접촉을 유지하는 데 필요한 스프링 힘을 제공하지 못하여 씰 성능이 저하될 수 있습니다.
씰의 마모율도 열 전달의 영향을 받습니다. 온도가 상승하면 씰 표면 사이의 마찰이 증가하여 마모가 가속화될 수 있습니다. 테플론의 낮은 열전도율은 접촉 영역에서 효율적인 열 방출을 방해하여 이 문제를 악화시킬 수 있습니다. 씰이 마모되면 성능이 저하되며 더 자주 교체해야 할 수도 있습니다.
고온 애플리케이션을 위한 설계 고려 사항
고온 응용 분야에서 Teflon 벨로우즈 씰의 성능을 최적화하려면 몇 가지 설계 고려 사항을 고려해야 합니다. 첫째, 테프론 소재의 선택이 중요하다. 테플론의 등급에 따라 열적 특성이 다릅니다. 일부 등급은 향상된 열 안정성과 감소된 팽창 계수와 함께 더 나은 내열성을 갖도록 제조되었습니다.
벨로우즈 구조의 디자인도 열 전달에 중요한 역할을 합니다. 잘 설계된 벨로우즈는 주변에 더 많은 유체 흐름을 허용하여 더 나은 대류를 촉진할 수 있습니다. 예를 들어, 벨로우즈의 모양과 피치를 최적화하여 유체의 혼합을 향상시키고 열 방출을 향상시킬 수 있습니다. 또한 열 방출 핀 또는 기타 열 전달 강화 기능을 씰 설계에 통합할 수 있습니다.
보조 밀봉 요소의 선택도 중요합니다. O-링이나 개스킷과 같은 이러한 요소는 고온을 견딜 수 있어야 하며 테플론 벨로우즈와 함께 작동할 수 있어야 합니다. 온도 범위 전체에 걸쳐 적절한 밀봉이 유지되도록 호환 가능한 열팽창 특성을 가져야 합니다.
사례 연구 및 제품 예시
당사 제품 중 일부를 살펴보고 고온 응용 분야에서 해당 제품이 어떻게 작동하는지 살펴보겠습니다. 그만큼212 멀티 스프링 밸런스드 테플론 벨로우 기계적 씰고온 환경을 위해 특별히 설계되었습니다. 열안정성이 뛰어난 고급 테프론 소재를 사용하였습니다. 다중 스프링 설계는 균형 잡힌 힘 분포를 제공하여 테플론이 열로 인해 팽창하는 경우에도 밀봉 성능을 유지하는 데 도움이 됩니다.
최근 사례 연구에서 이 씰은 유체 온도가 최대 200°C에 도달하는 화학 처리 공장에서 사용되었습니다. 높은 온도에도 불구하고 씰은 낮은 누출율을 유지했으며 장기간에 걸쳐 마모가 최소화되었습니다. 벨로우즈 설계는 효과적인 대류를 허용하여 씰 온도를 허용 가능한 범위 내로 유지하는 데 도움이 되었습니다.
또 다른 제품으로는,208 저압 펌프용 메카니컬 씰 교체, 또한 고온 응용 분야에 적합한 기능을 갖추고 있습니다. 열 영향을 받는 부위를 줄이는 컴팩트한 디자인입니다. 보조 밀봉 요소는 고온을 견딜 수 있는 재료로 만들어져 안정적인 밀봉을 보장합니다.

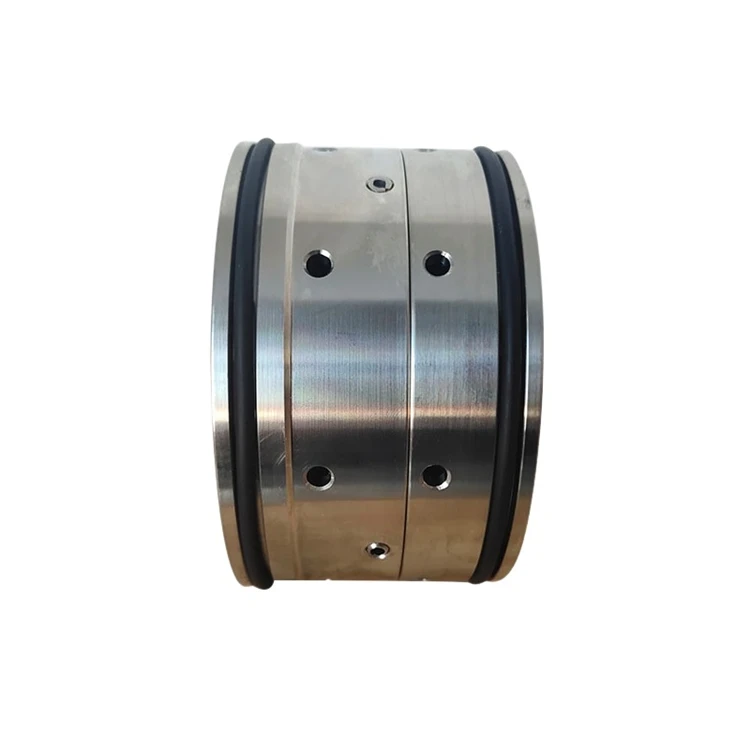

고압 응용 분야의 경우MOR Wilo 고압 펌프 기계적 씰테프론의 내열 특성과 견고한 디자인을 결합했습니다. 고온, 고압 조건에서 테스트를 거쳐 다양한 산업 분야의 펌프에 대한 신뢰할 수 있는 솔루션임이 입증되었습니다.
결론 및 행동 촉구
결론적으로, 테플론 벨로우즈 씰의 열 전달 특성은 고온 응용 분야에서의 성능에 영향을 미치는 중요한 요소입니다. 특정 응용 분야에 적합한 씰을 설계하고 선택하려면 열 전달 메커니즘과 씰 성능에 미치는 영향을 이해하는 것이 필수적입니다.
테프론 벨로우즈 씰 공급업체로서 당사는 고온 환경에 최적화된 고품질 씰을 제공하기 위해 최선을 다하고 있습니다. 당사의 제품은 신뢰할 수 있고 오래 지속되는 성능을 보장하기 위해 최신 기술과 재료로 설계되었습니다.
고온 응용 분야를 위한 테플론 벨로우즈 씰이 필요한 경우 자세한 논의를 위해 당사에 문의하시기 바랍니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 가장 적합한 씰을 선택하도록 돕고 필요한 모든 기술 지원을 제공할 수 있습니다. 고온 문제에 가장 적합한 씰링 솔루션을 찾기 위해 함께 노력합시다.
참고자료
- Incropera, FP 및 DeWitt, DP(2002). 열과 물질 전달의 기초. 존 와일리 앤 선즈.
- Schlichting, H., & Gersten, K. (2000). 경계층 이론. 뛰는 것.
- ASME 보일러 및 압력 용기 코드, 섹션 VIII, 부문 1. (2017). 미국 기계공학회.
